Voltmètre Haute tension à bas coût.

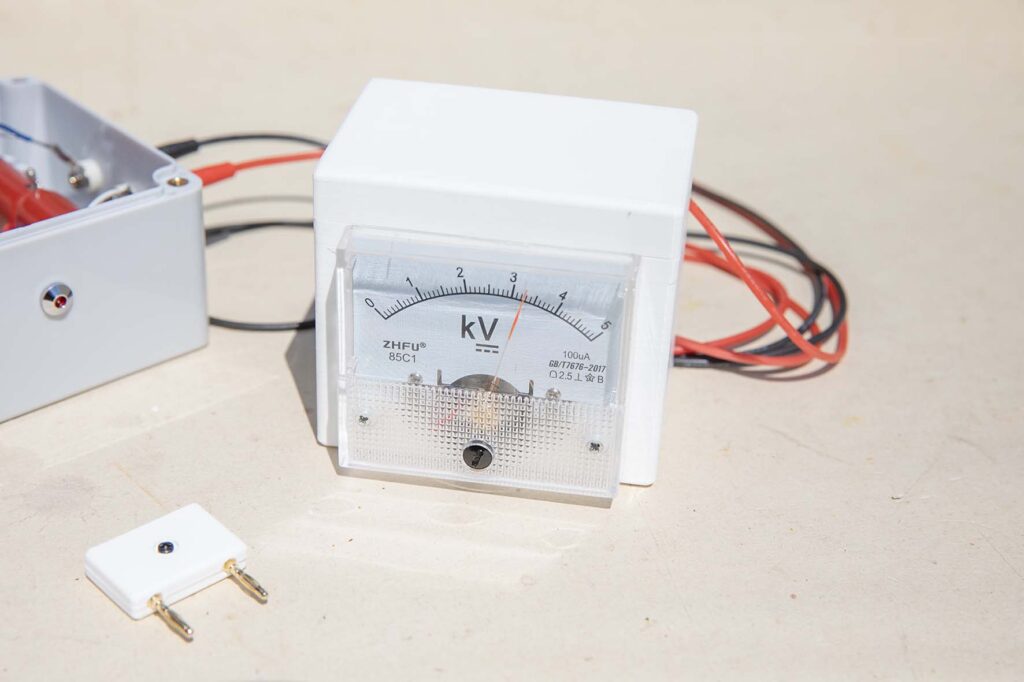

Le voltmètre que je vous propose vous permettra de vérifier facilement le fonctionnement de votre harpe électrique.

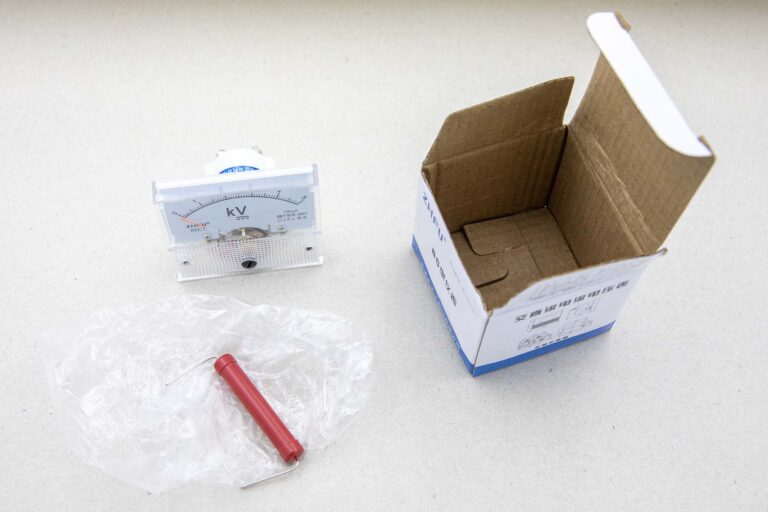

Pour cette réalisation, procurez-vous ce voltmètre à cadran pour un montant de 7,49 € sur AliExpress.

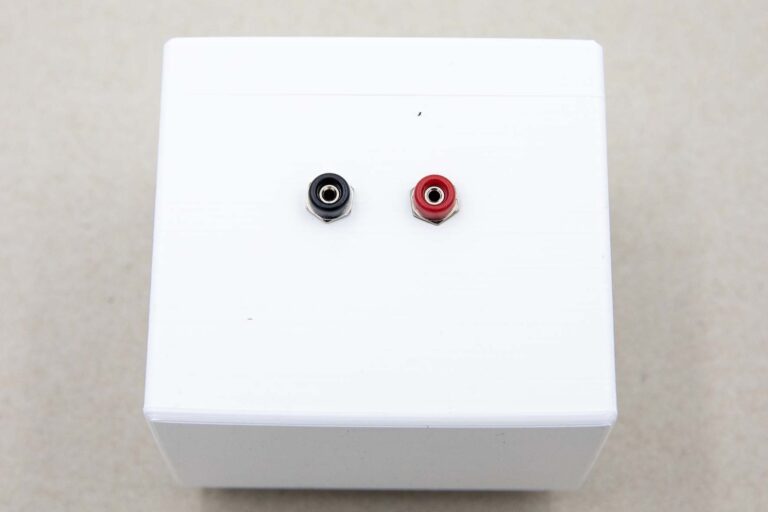

Il vous faudra également un boîtier pour intégrer le cadran ainsi que des fiches bananes châssis. J’ai utilisé des fiches du même diamètre que celles employées dans la fabrication du générateur afin de faciliter la connexion au boîtier et à la harpe.

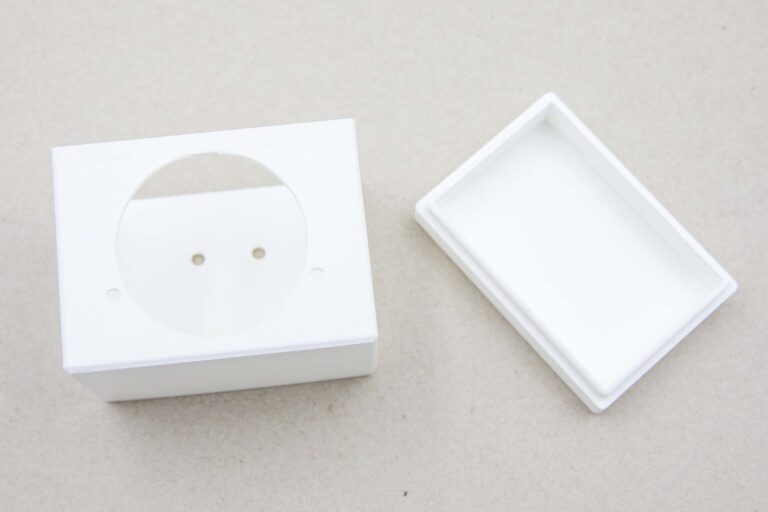

Pour ma part j’ai réalisé un boitier et son couvercle en impression 3D.(Ces liens pointent vers des fichiers STL utilisables avec les imprimantes 3D.)

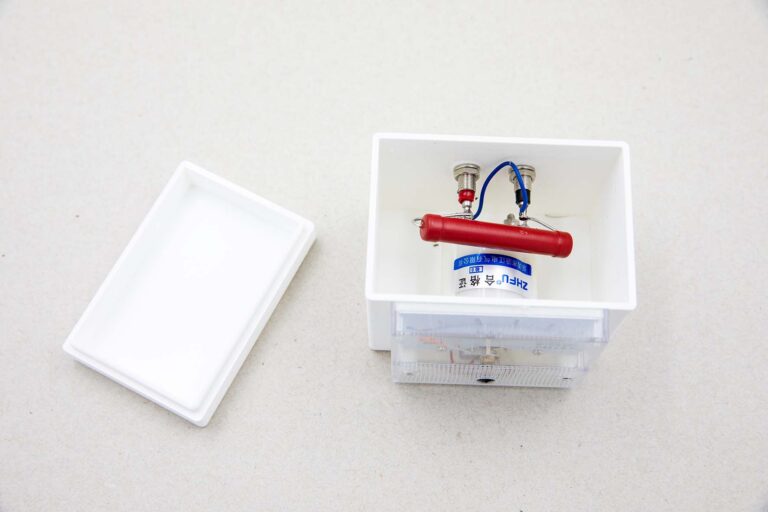

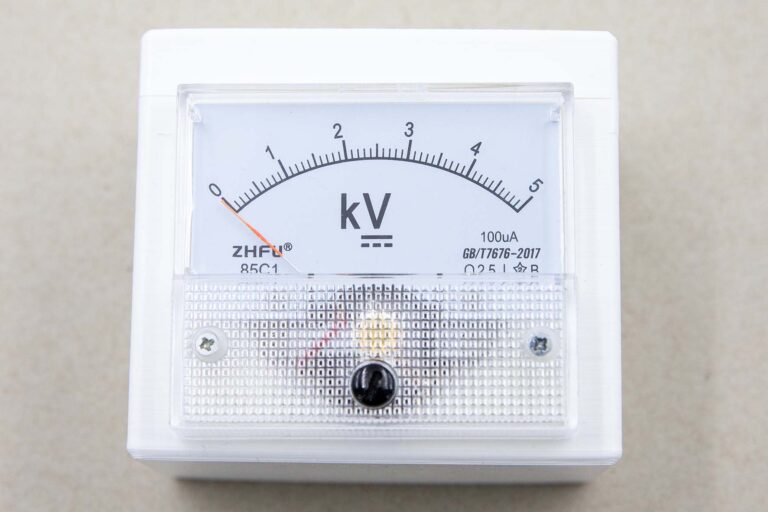

Les photos ci-après vous montrent comment assembler votre voltmètre. La résistance peut être placée indifféremment sur le pôle positif ou négatif ; en revanche, vous devez respecter la polarité du cadran, comme indiqué sur le schéma du revendeur.

Alimentation haute tension. (Version équipée d'un interrupteur crépusculaire.)

J’ai intégré un interrupteur crépusculaire trouvé sur AliExpress. C’est un module que j’avais déjà utilisé sur une de mes alimentations haute tension, mais alimenté en 5V. Après vérification, il fonctionne parfaitement sous 3,7V, et le relais colle sans problème.

J’ai donc conçu un nouveau support en impression 3D adapté à ce module. Il est disponible sur la page de téléchargement.

La photorésistance peut être placée jusqu’à 2 mètres sans aucun impact sur le bon fonctionnement du module. Cela permet de l’installer de manière optimale en fonction de la luminosité de votre rucher.

Ci-joint, le lien de l’interrupteur. Veillez à bien choisir la version 5V.

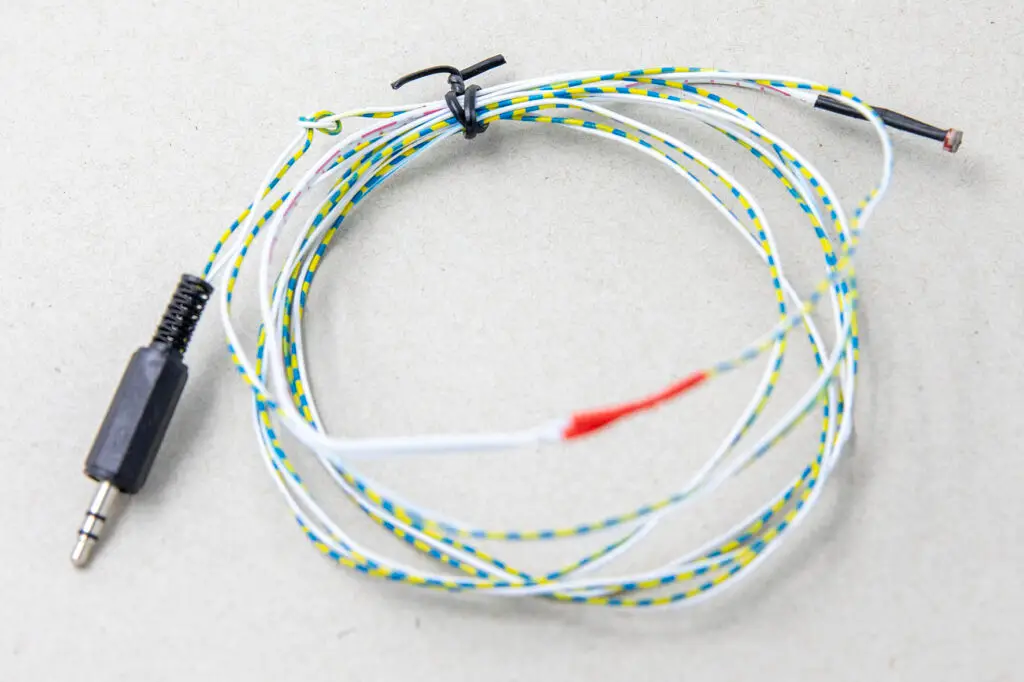

Dans le montage définitif, je n’ai pas utilisé une prise jack stéreo comme sur la photo ci dessous. J’utilise une prise de référence G1. (Voir la nomenclature).

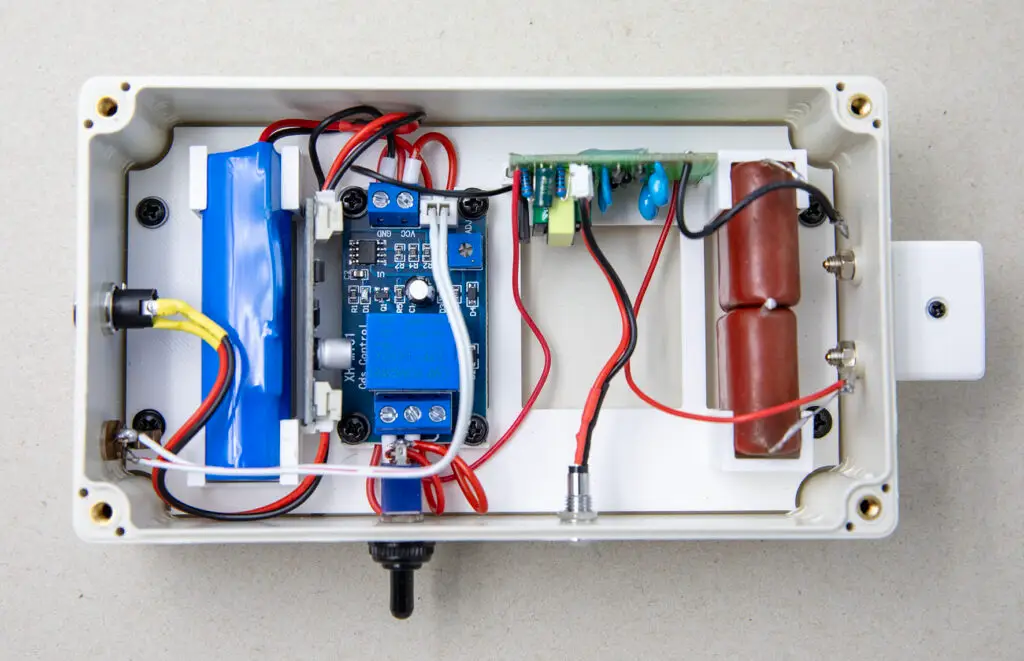

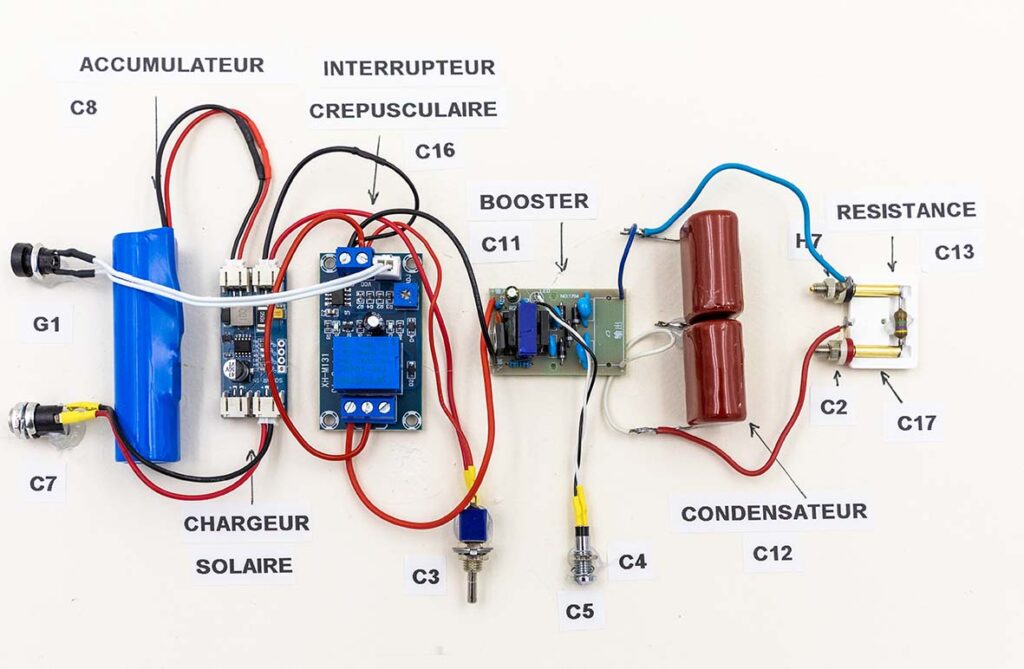

Sur cette photo, je vous présente le branchement de tous les éléments intégrant l’interrupteur crépusculaire. Les références correspondent à celles indiquées dans la nomenclature des composants. Cela devrait vous aider à mieux comprendre l’assemblage des différents éléments.

L’intégration de l’interrupteur crépusculaire nécessite une modification du perçage du boîtier afin de faciliter le montage des composants. Le plan de perçage sera présenté à la fin de cet article de blog.

La suite de cet article vous présentera les différentes modifications de câblage

Le cordon fourni avec l’interrupteur crépusculaire est trop court pour une utilisation optimale. (photo 4)

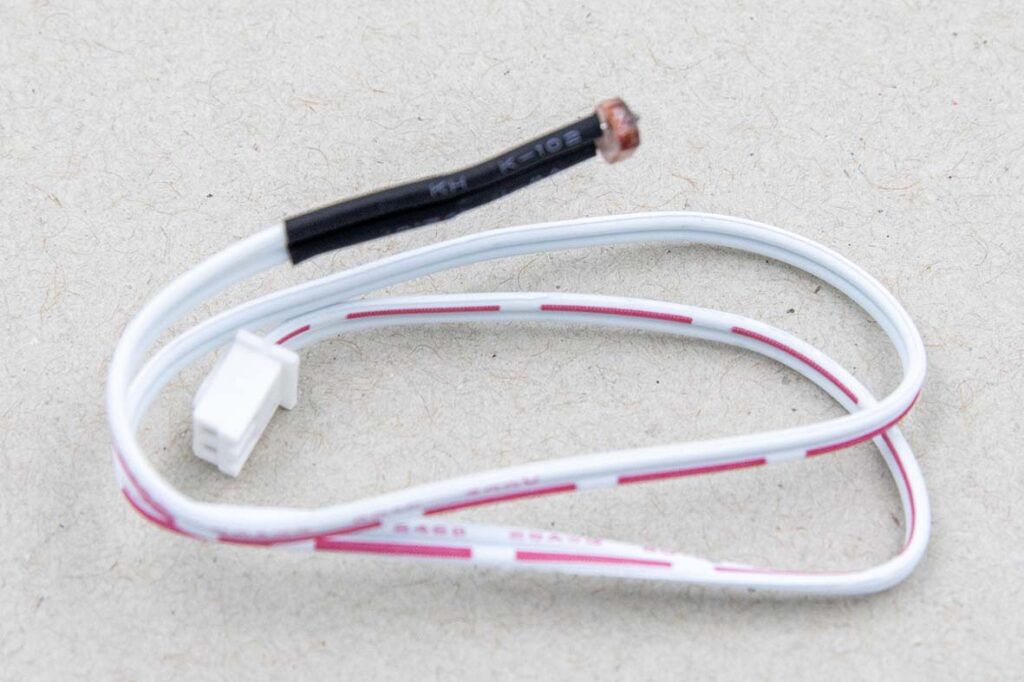

Nous utiliserons donc un câble plus long (comme sur la photo 2) afin de positionner correctement la photo-résistance en fonction de la luminosité autour de votre générateur. Vous pouvez, par exemple, utiliser une paire de fils de réseau ou le fil référencé G6 dans la nomenclature. (D’une longueur de 1 à 2m)

Réalisation de la connexion :

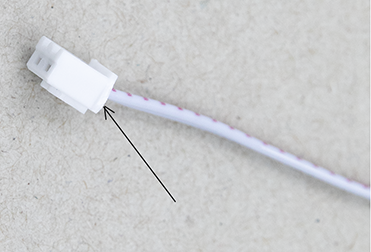

1.Coupez le cordon de la photo 3 à 11 cm du connecteur.
Dénudez les deux extrémités des cordons ainsi obtenus.

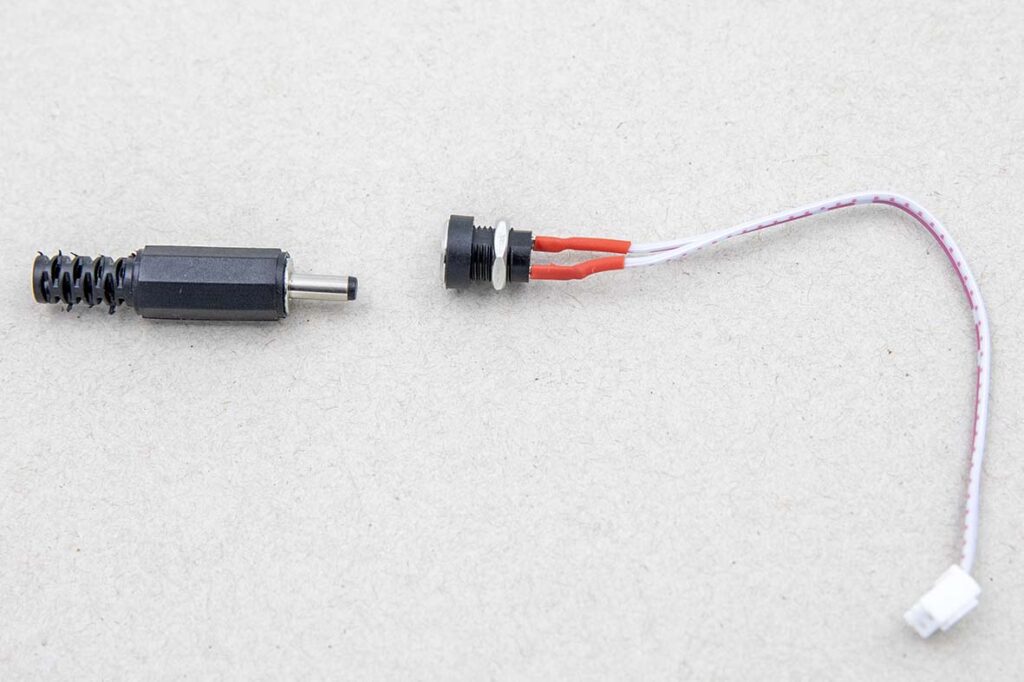

Soudez le cordon comportant le connecteur sur la fiche femelle référencée G1.
La photorésistance n’étant pas polarisée, elle peut être connectée dans n’importe quel sens.
L’ajout d’une gaine thermorétractable renforce les connexions et prévient la rupture des fils lors des manipulations.
Le deuxième cordon obtenu (contenant la photorésistance) sera soudé bout à bout sur le fil G6. N’oubliez pas d’ajouter une gaine thermorétractable pour éviter les courts-circuits.
L’autre extrémité de G6 sera ensuite soudée sur la fiche mâle de G1.
Afin de fixer la prise sur le boîtier, il faudra retirer les ergots latéraux situés en haut de la fiche à l’aide d’un cutter, afin qu’elle puisse traverser l’écrou. (Photo 6)

Taillez un morceau de fil rouge d’une longueur de 10cm et dénudez lez extrémités.

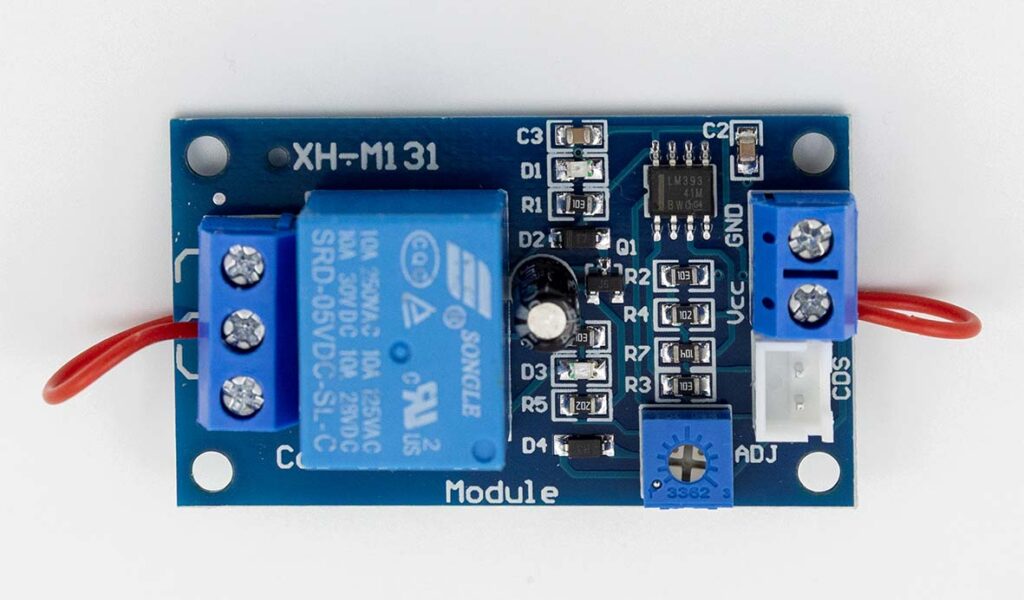

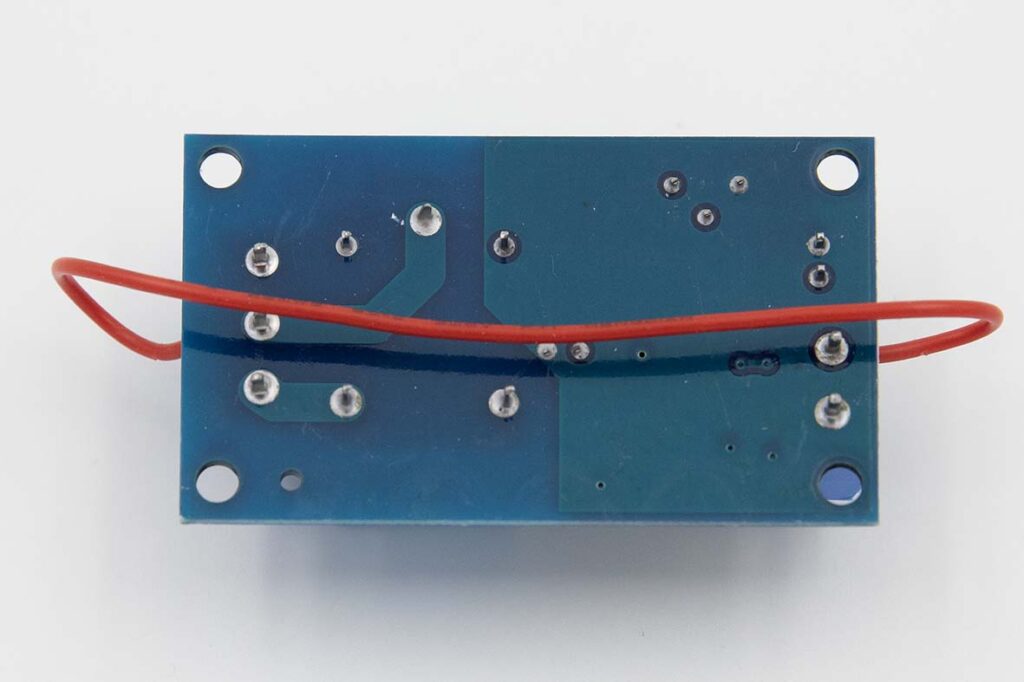

Par-dessous le circuit (photo 8), reliez la cosse du Vcc du bornier de droite avec la cosse centrale du bornier de gauche (Photo 9). Cette borne correspond à la lame mobile du relais.

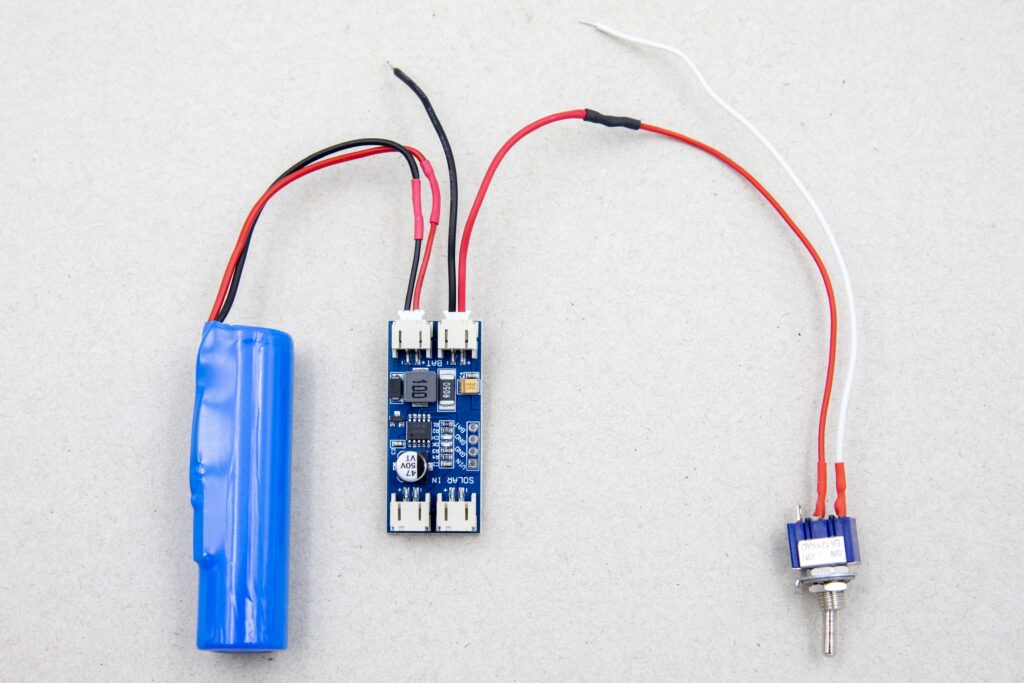

Modification du câblage de l’interrupteur (Photo 9):

L’interrupteur permettra de couper l’alimentation de l’interrupteur crépusculaire ainsi que du booster haute tension, afin d’éviter de décharger l’accumulateur lorsque l’équipement n’est pas utilisé.

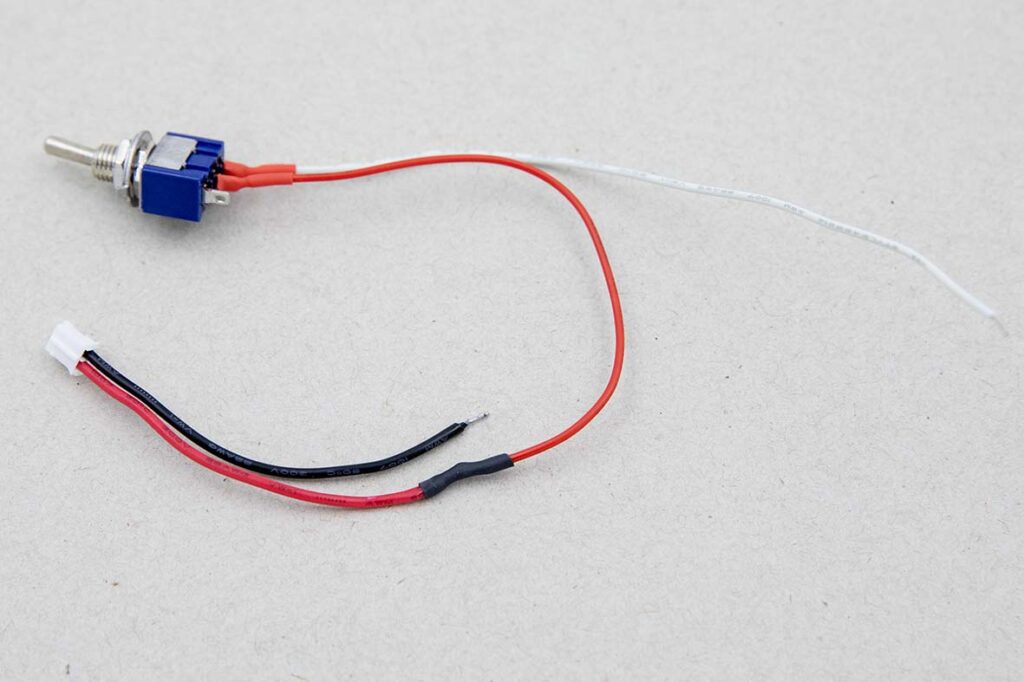

Récupérez un morceau des connecteurs du chargeur du panneau solaire ou utilisez un connecteur PH2.0 (G4).

Le fil noir doit avoir une longueur de 7 cm, le fil rouge de 17 cm et le fil blanc de 13 cm.

Soudez le fil rouge sur la borne centrale de l’interrupteur.
Soudez le fil blanc sur l’une des cosses externes.
Vissez le fil noir avec le fil noir du booster sur la cosse GND du bornier de droite de l’interrupteur crépusculaire.
Vissez le fil blanc avec le fil rouge déjà en place sur la cosse Vcc du bornier de droite de l’interrupteur crépusculaire.
Le fil rouge du Booster sera visé sur la cosse du haut du bornier de gauche de l’interrupteur crépusculaire.

La fiche PH2.0 sera branchée du même côté que la batterie, sur la fiche de droite.
Assurez-vous que le fil rouge est bien positionné comme sur la photo 10.

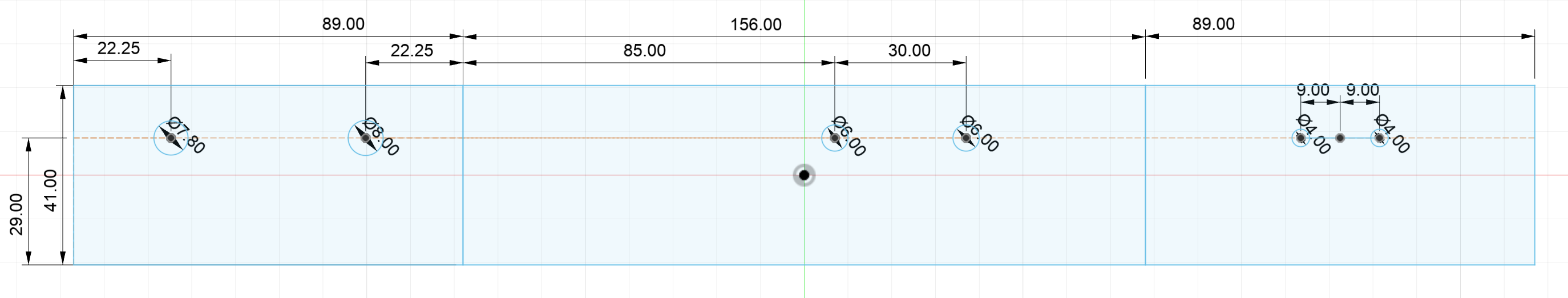

Ci-dessous figure le schéma de perçage du châssis intégrant l’interrupteur crépusculaire:

Votre générateur Haute Tension est maintenant terminé.
